犀牛(rhino)渐消面建模方法一

本文摘要:

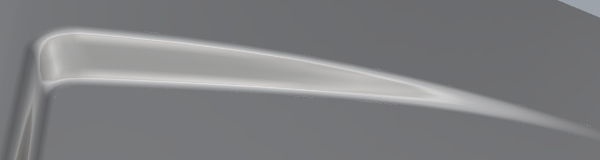

渐消面在很多的日用产品都能见到的曲面结构, 而且渐消面的结构形式也多种多样, 同时也是学习犀牛的一个难点且基础的内容,今天给大家带来一种很常见的渐消面制作方法. 效果图如上图.

方法

创建一个曲面,在这个曲面中间绘制一个带圆角的曲线并分割曲面,得到曲面①。分割之后要调整这个曲面的形态(如下图)。调整①曲面的方法:重建曲面,重建的数量不能太多,大致效果查看下图所示。重建之后调整上面三排的点,切记不要移动从下数起第二排的点,否则①曲面将不能和原来曲面保持原有的连续性(G2曲率连接)。

犀牛(rhino)渐消面建模方法一

偏移边缘曲线,得到一条曲线,如右下图黄色线所示,

用黄色线分割或裁切上图的①号曲面,如左下图所示。

这样①号曲面和原来的曲面有一个间隙。

犀牛(rhino)渐消面建模方法一

选择这两个曲面的边缘,使用混接曲面命令,混接两个曲面边缘。

犀牛(rhino)渐消面建模方法一
